Электрический распределительный щит: монтаж и сборка

Электричество необходимо для работы подавляющего большинства бытовых устройств. Чтобы принимать и распределять энергию, используется навесной или встраиваемый учетно-распределительный щит (ЩУР).

Что это такое

Электрический распределительный силовой щит (СЩ) – это электрическое вводное устройство (ВРУ), при помощи которого осуществляется распределение энергии по помещению либо его отдельной части. Его также часто называют распределительным пунктом (ПР). Он используется при напряжении сети менее 1000 Вольт и частоте до 60 Герц. Вводно распределительные щиты могут использоваться в частном доме, квартире, в административных и производственных помещениях.

Существуют такие виды ЩР:

Металлические электрические распределительные щиты типа ГРЩ (главный щиток) необходимы для ввода и разветвления электрической энергии по квартире или зданию. Главной особенностью является то, что он работает в сетях с глухозаземленным нулевым проводом, а также может осуществлять учет входящего электричества. Используется для защиты электрических линий от перепадов напряжения и утечки электроэнергии.

Фото — ГРЩ

Групповой электрощит используется для контроля отдельных групп потребителей тока (светильников, бытовых приборов и т. д.). Он обустраивается автоматическими выключателями, которые контролируют потребление тока. При помощи автоматов при потребности также может осуществляться полное отключение энергии.

Квартирные и этажные щиты являются аналогами групповых. Они используются для разветвления и контроля поступающего тока к определенным группам потребителей. К примеру, в квартире это может быть бойлер, электроплита и розетки, а на этаже – отдельные квартиры.

Фото — большой ГРЩ

Технические требования к устройству обозначены в ГОСТе 51321 (общие характеристики распределительных щитов):

1. Устройство обязательно должно иметь высокий класс защиты от воспламенения. Для этого корпус щита изготавливается из изоляционных материалов, которые не плавятся при температуре до 850 градусов (этот пункт может изменяться в зависимости от класса защиты IP и климатического исполнения УЗ, УХЛЗ и т. д.);
2. Модели закрытого исполнения обладают стойкостью к механическим воздействиям, в том числе ударным нагрузкам;
3. Устройство обязательно оснащается зажимами для монтажа приборов учета, автоматических выключателей или других контрольных электроустройств;
4. Изоляция проводов должна выдерживать до 660 Вольт;
5. При скачке напряжения, рабочие части выдерживают до 2500 Вольт в течение минуты;
6. Срок службы щитка со счетчиком – 25 лет.

Виды щитов

Щиты бывают нескольких типов:

1. Навесные, накладные (ЩРН);
2. Встраиваемые (например, Ekinoxe);
3. Напольные.

Навесные монтируются на стены здания, встраиваемые – в ниши домов. Стоит обратить внимание, чтобы защитить коттедж, выгоднее использовать именно нишевые модели. Напольные являются самыми большими, их устанавливают на пол.

Фото — размеры корпусов

Для выезда профессиональные электрики используют переносной РЩ, который ничем не уступает своим «стационарным» аналогам. Его подключение осуществляется непосредственно через автоматы. Чтобы правильно определить напряжение в сети, используется световая индикация. Сейчас такие модели представлены компаниями Legrand и ИЭК.

Предлагаем рассмотреть, какие еще существуют распределительные щиты и их технические характеристики.

Фото — модель с трехфазным счетчиком

ЩУРН 3-48 – трехфазный настенный учетно-распределительный щит, используется для установки на этажах или в частных домах.

Навесной (накладной) щит АВВ (АВВ) STJAT 22E:

Вводно-распределительный щиток типа ЩО-70:

Это специальная модель. Для обеспечения непрерывности работы устройство оснащается блоками АВР. Панели объединяются шинами, что помогает увеличить место для установки дополнительных элементов (автоматических выключателей и счетчиков). Модели такой серии, в большинстве случаев, устанавливаются в частных или многоквартирных домах.

Фото — напольный тип

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

ОЩВ-3-63-6-0 36 УХЛ4 IP31 (либо ЩРВ):

Распределительные электрические щиты и шкафы производства Schneider Electric МОД пользуются большой популярностью: у них простой монтаж, легкая сборка и высокий уровень качества. Международный сертификат утверждает, что срок службы оборудования Шнайдер Электрик более 30 лет. К примеру, модель Mini Pragma IP40 – имеет 1 ряд панелей, на которые можно установить 6 модулей. Идеально подойдет для управления розетками или светильниками в здании. Высокий уровень защиты позволяет монтировать в помещениях с повышенной влажностью.

Купить распределительный щит в сборе можно практически в любом магазине электрических товаров, цена будет зависеть от назначения и количества модулей. В Москве и СПб средняя стоимость модели Mini Pragma IP40, к примеру, варьируется в пределах от 8000 до 9000 рулей.

Видео: как делают распределительный щит

Как подключить ЩУР

Установить и включить устройство можно своими руками, но для этого необходим проект, к примеру, однолинейная схема распределительного щита (например, РЩ-16). Паспорт устройства включает в себя схему, по которой нужно включать в работу устройство, но перед началом его установки нужно изучить требования ПУЭ к имеющейся сети.

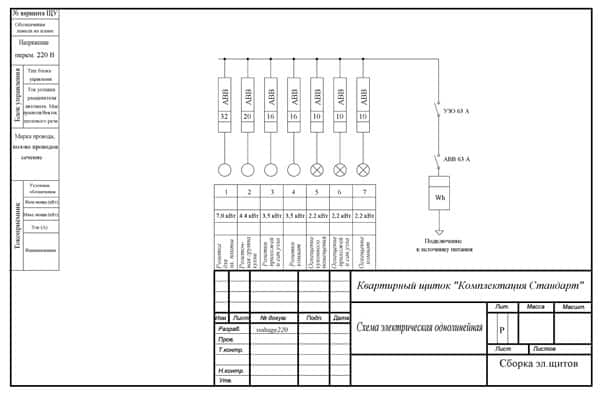

Фото — однолинейная схема

Для каждого предприятия или жилого здания эта схема разрабатывается индивидуально. Её можно заказать в специальных конструкторских бюро. С имеющимся проектом в дальнейшем будет проще не только подключить прибор, но и собрать нужную схему.

Распределительный щит: основные характеристики и монтаж базовых элементов (95 фото)

Сегодня навесной распределительный щит или как его часто называют шкаф электрического типа – это коробка с установленными внутри устройствами, предназначенными для защиты в доме сети и обыкновенными счетчиками электроэнергии. Что важно знать еще перед установкой?

Как выбрать электрооборудование щитка?

Если вы решили приобрести встраиваемый распределительный щит, то в таком случае необходимо для начала сделать проект щитка и однолинейную схему. Для этого выполняется чертеж плана помещения, с указанием всех розеток, выключателей, приборов для освещения, соединительных коробок и электроприборов, для которых предусмотрено персональное питание.

Посмотрев фото распределительного щита легко заметить, что число групп может быть выбрано произвольно, но необходимо лишь учесть нагрузку, которая будет в последующем.

Чаще всего для того, чтобы защитить осветительную электропроводку приобретают выключатели автоматического характера на номинальный ток 6А или 10А. Если выключатели розеточные, то в таком случае номинальный ток обязательно должен быть 16А.

На практике встречаются случаи, когда розетки делятся по своему назначению: например, отдельно для приборов обогревающего типа и отдельно для питания такой техники, как компьютеры. Реже встречается ситуация, когда розетки в доме подключаются от специального персонального автомата для каждой из комнат в доме.

Отдельно для всех созданных групп должны быть подсчитаны ориентировочные токи будущей нагрузки, выбраны соответствующие устройства защитного характера.

Кроме классических выключателей автоматического типа сегодня профессионалами рекомендуется использование УЗО на 30 мА или 10 мА.

В случае необходимости для щитка могут быть подобраны различные устройства, предназначенные для защиты от перенапряжения. Однако, профессионалы советуют выводить в отдельный щиток всю автоматику управления домашним освещением и располагать, например, на улице, поскольку большинство фотодатчиков производители выпускают с кабелем фиксированной длины для подключения.

Вид установки

Вы должны знать, что установка распределительного щита может осуществляться двумя способами:

• Встраиваемая установка;
• Накладная установка.

Сделать выбор в пользу одного или другого способа можно исключительно, опираясь на эстетические соображения или в зависимости от нагрузки, которая происходит на кабельную сеть.

Задумываясь над тем, как выбрать распределительный щит, стоит отметить, что щитки встраиваемого типа есть смысл устанавливать только в том случае, если число отходящих линий примерно в два и более раз меньше максимального числа модулей для выбранного щитка.

В противном случае практически невозможно будет провести многочисленные провода через боковые стены. Идеальный вариант – это щиток, у которого стена будет сниматься сзади, так как его легко в таком случае будет установить поверх проводов, выходящих из стены.

Правила установки распределительного щитка

На расстоянии от горючего

Ни в коем случае нельзя устанавливать пластиковый щит в котельной, любом другом пожароопасном помещении. Установка должна быть выполнена на максимально возможном расстоянии от резервуаров с газом, любыми другими легковоспламеняющимися веществами.

Специалисты советуют располагать щитки в помещении с хорошим проветриванием. При этом естественная вентиляция значительно лучше, нежели принудительная, которая просто перестает работать, если в квартире отключается электричество.

На свету

В месте, которое выбрано для установки щитка желательно, чтобы был обеспечен максимальный доступ естественных потоков света.

Это необходимо для того, чтобы в случае какой-либо неисправности специалист без применения автономных приборов освещения мог быстро устранить какую-либо неисправность.

Легкий доступ

Удержитесь от того, чтобы превратить помещение вышей щитовой в склад с огромным количеством вещей, которые вам, скорее всего никогда в жизни не понадобятся. К щитку всегда должен быть свободный доступ. В противном случае вы рискуете в аварийной ситуации не успеть обесточить сеть во всем доме.

Сообщества › Сделай Сам › Блог › Квартирный электрощит высшего класса

Этот электрощит собрал для моего подписчика мой сын Qirex-RD . Несмотря на то что это изделие в ценовой категории «не для всех», тут много полезной информации для тех кто делает электрику у себя сам, есть важные моменты по планированию на которые стоит обратить внимание и учитывать. Я как всегда сократил текст и адаптировал его для сообщества «Сделай сам».

Вначале чуток теории…

Что такое «правильный» электрощит?

Правильным может считаться электрощит в котором есть весь необходимый минимум под конкретную ситуацию: все необходимое чтобы распределить вводную мощность с максимально возможным уровнем электробезопасности (защита отходящих линий). Далее, по возможностям — удобством пользования. Первое — вообще неоспоримо и не подлежит обсуждению, щит в котором не хватает автоматов (линий) или может быть УЗО — это не щит а shit. А вот второе упирается в две вещи — в бюджет и в знания/навыки. Знания дают возможность экономить там где это можно делать.

Я уже постил тизер на данный электрощит у себя в блоге. Несмотря на то что сам щит никто еще не видел, а видели лишь ящик от него и знали что это для 2-х комнатной квартиры, некоторые мои подписчики почему-то сразу начали делать «гениальные» умозаключения. Часть из этих умозаключений есть в списке типовой лажи которой обычно руководствуются те кто не в курсе дел. Так что сначала чуток развеем мифы, а потом приступим к делу.

«Нужно использовать автоматику только вот этой фирмы, а все остальное отстой»
No comments. ABB, Hager, Legrand, Schneider Electric — все хорошие, берите то что нравится.

«Электрощит для 2-х комнатной квартиры должен быть вот столько __ модулей, а для 3-х комнатной вот столько ___.»
Это самая распространенная глупость, которая исходит не только от «электриков» но и от самих потребителей.

Размер щита и количество модулей в нем обусловлены:

— типом сети (1 фаза, 3 фазы)
— мощностью подключения
— количеством защищаемых линий (по току и дифф. току)
— наличием систем автоматизации в щите

Как видите никакой привязки к размерам жилплощади или количеству комнат НЕТ.

«Обязательна проверка всей автоматики электролабораторией, без этого никак!»
Это исходит от электропроектантов. Да ребят, а еще неплохо бы провести краш-тест вашей новой машины прежде чем вы начнете на ней ездить, да да, конкретно вашей, а то вдруг там подушки не срабатывают.
Вся качественная автоматика уже проверена на заводе. Известные европейские производители проверяют 100% производимой продукции. Посему достаточно купить оригинал и правильно его эксплуатировать, ну т. е. не ронять в грязную лужу прежде чем поставить в щит.

«Крутые щиты собираются только на диффах, все остальное это отстой.»
Очень тупо. В использовании диффов есть свои неоспоримые преимущества которые не все понимают, зато есть и недостаток который поймут абсолютно все — цена.
Главная задача электрощита — защищать вас и ваше имущество при внештатных ситуациях, т. е. дословно — при авариях. При большом количестве линий диффы конечно более удобны, один при утечке выключился, а все остальное работает, это не групповые узо, которые рубят сразу всю группу. Но задумайтесь… а как часто это будет происходить? Как часто у вас дома будут происходить электроаварии? Вот серьезно.
К типовому квартирному щиту, вы за 20 лет можете не подойти вплоть до ни разу, просто потому что аварий нет. Так стоит ли вваливать десятки тысяч рублей в «удобство» пользования того что от силы срабатывает «раз в 20 лет»?
Посему рассматривать электрощит как то чем кто-то будет постоянно «пользоваться»… ээээммм… т. е. на протяжении многих лет в квартире произойдет бесчисленное количество аварий и надо будет вечно бегать и все это туда-сюда включать-переключать? Вы вообще нормальные? ))) Это я к тому что не стоит слишком сильно развешивать ушки когда вам топят за дорогущие диффы.

ТЗ

В один прекрасный день я получаю звонок от прочитавшего мою статью подписчика (ссылка изменена на запись из «сделай сам» — www.drive2.ru/c/483806557771923467/) — «Мне нужен электрощит в квартиру, хочу так же как у тебя». Это пожалуй самое лучшее техническое задание которое только можно получить. Оно автоматически означает:

— максимальная степень защиты
— максимальное качество и надежность
— отличный баланс между затратами и результатом (естественно с поправкой на то что речь идет о топовых решениях)

Новая квартира, в современной и качественной новостройке, жб монолит + газобетон. Это не дешевое жилье.

Ввод — выделенная мощность

11 квт, одной фазой 50А.

Как видим пускай на IEK, но все сделано по грамотному проекту. Сечения проводников щедрые, стоит селективное (S) противопожарное УЗО. В общем посмотрели на эту красоту и порадовались что скоро на этих же местах окажутся ABB S202 C50 + ABB F202 A S-63/0.1, ибо нефиг.)))

— две спальни
— совмещенная кухня/гостиная
— санузел
— кладовая
— прихожая + коридор

Какие бывают виды распределительных щитов: основные требования к распредщитку и советы как правильно собрать щиток (150 фото)

Организация инфраструктуры общественных помещений, зданий промышленного производства, жилых домов сегодня не мыслима без электричества. Перед тем как попасть в наши строения, квартиры, предприятия и т.д., электроэнергия проходит через распределительный щит, в котором дислоцируется электричество, устанавливается система защиты для обеспечения безопасности в аварийных случаях, будь то короткое замыкание, или перегрузки в сети, а также ставится прибор учета.

Каждый, отдельно взятый распределительный щит, различается по конструктивным особенностям и области его применения и монтируется в металлическом или пластмассовом боксе.

Краткое содержимое статьи:

Особенности металлических распределительных щитов

Низковольтная установка, применяющаяся с целью обеспечения электроэнергией всего определенного строения или его части, является главным распределительным щитом. Его присутствие необходимо на любых объектах (предприятиях или жилых домах), трансформаторных подстанциях.

Он находится на специальных объектах, где происходит распределение электроэнергии и защита отходящих электролиний от непредвиденных различных ситуаций, таких как перегрузки или короткое замыкание, автоматического ввода (при необходимости) резерва. На его основе устанавливают блок учета потребления электроэнергии.

Основным назначением ВРУ является прием поступающей электроэнергии, затем ее распределение среди пользователей данной энергией, учет ее использования и защита от аварийных ситуаций.

Данный агрегат представляет собой комплекс аппаратов, которые помещены в металлический шкаф со съемными панелями контрольно – измерительных приборов. Это дает возможность рационально использовать материал. Такие устройства различаются по назначению и делятся на:

• чисто вводные панели;
• панели распределительные (разбрасывают по потребительским точкам);
• комбинированные – устройства, выполняющие все три функции.

АВР предоставляет возможность автоматически переключить с основного ввода питание на резервный источник в том случае, когда в сети падает напряжение. Время переключения оговаривается заранее (интервал от 0,1 до 30 секунд).

Данное устройство, в основном, применяется для питания потребителей первой категории (общественные, производственные и коммунально-бытовые помещения).

Предназначения устройства

АВР выполняют различные функции:

• защитная миссия, предохраняющая линию от перегрузок и короткого замыкания;
• постоянный контроль над состоянием напряжения в цепи;
• сигнализация, требующая остановки конкретного агрегата или его запуска;
• целенаправленный переход на резервный источник, и при восстановлении напряжения, возвращение на главный.

В работе устройства применяются две схемы – с единственной рабочей секцией и одной запасной, и двусторонней, при которой обе рабочие линии могут быть и основными, и запасными.

Пункт распределительный осуществляет прием и распределение электроэнергии. Одной из функций ПР является организация безопасности всевозможным установкам при высоком напряжении от перегрузок, коротких замыканий, оперативных переключений в электрической цепи, а также обеспечивает защиту от поражения электрическим током человеку.

Щит бесперебойной подачи дает возможность обеспечивать питанием различные механизмы вычислительной техники, контролирующих систем и сигнализации, медицинского оборудования.

Коммерческий учет электроэнергии в трехфазных сетях выполняется при помощи щита учета, установленных в жилых зданиях, офисах, промышленных объектов. Щит подлежит пломбированию и замыканию на ключ. Чтобы удобнее было снимать показания счетчика, на не установлено специальное окошко.
