Вентилятор для буржуйки в гараже

Буржуйка в гараж

Печь буржуйка с принудительной конвекцией воздуха: подробное изготовление буржуйки с фото от автора самоделки, также прилагается видео, где показан принцип работы печи.

Автору нужно было сделать отопление для его гаража, сложность заключалась в том, что сам гараж не утеплён, и понадобилась печь с высокой мощностью для быстрого прогрева помещения.

Умелец решил сделать такую печь буржуйку на дровах своими руками.

На рисунках показана схема устройства печки с конвекционными трубами.

В задней части корпуса внизу установлен вентилятор, который подаёт воздух через трубы и полости между двойными боковыми стенками печи, воздух проходя по трубам нагревается и выходит через верхние отверстия труб теплообменника.

  • Ширина — 350 мм.
  • Высота — 600 мм.
  • Длина — 600 мм.

Корпус сделан из стали толщиной 6 мм, стенки топки усилены трубой 20 х 20 мм.

Наружные станки и ящик для золы сделаны из рифлёной стали 3 мм.
Дверца топки из чугуна.
Колосники чугунные размер — 180 х 250 мм.
Конвекционные трубы оцинкованные, диаметром 43 мм, толщина стенки 3,2 мм.
Для сварки использованы электроды УОНИ 13/55 диаметром 3 мм. Всего понабилось 5 кг электродов.

Вентилятор взят от сушилки для рук.

Дымоход сделан из трубы 115 мм.

Весит печь около 150 кг.

Буржуйка поставлена на лист металла, так как пол в гараже деревянный.

Печь греет хорошо, помещение прогревается быстро и равномерно, для гаража очень хороший вариант отопления в зимний период.

Видео автора: самодельная буржуйка с теплообменником.

Буржуйка с наддувом для отопления гаража

ИмхоДом › Форумы › Cад, двор, гараж, баня… › Буржуйка с наддувом для отопления гаража

  • В этой теме 2 ответа, 3 участника, последнее обновление 1 год, 3 месяца ⚑ сделано Аноним .

Путем изучения материалов в интернете и из личного опыта решил сделать «буржуйку с наддувом» вот такого вида:

Скорость набора тепла: буквально через 40 минут в гараже становится комфортно. Стены и пол конечно еще не успевают прогреться, но в привычных сибирских 25-30 мороза на улице — в гараже уже можно снимать верхнюю одежду. По сути — обычная тепловая пушка с минимальным потреблением электроэнергии.

— буржуйку сделать из трубы минимум 8мм: напряжение металла при нагреве и остывании в трубе распределяется равномернее, чем в «квадрате».
— внутренние трубы-теплообменники сделать так же из толстостенной трубы: воздух + раскаленное железо = быстрое прогорание

Трубу с вентилятором надо ставить что бы забор воздуха был с нижней точки

А теперь вопросы: почему такие печи не выпускаются промышленно (или выпускаются)? Критичен ли толстый металл на такие шоковые запуски обогрева?

Как быть с дымоходом — простой сендвич безопасен?

Воздух для вентилятора брать из гаража (быстрей нагрев) или все же с улицы?

Сообщества › Гаражные дела › Блог › Умное тепло в гараже ( часть 1 )

Буржуйка .
Самая обыкновенная .
Газовый баллон ( 50 л)
Труба 89

Из всего моего набора ( по словам людей кто видел эту конструкцию ) все не то .

Как только я начинал советоваться с людьми ( которые хоть что то понимают в печках ), все как один мне говорили — ТВОЯ КОНСТРУКЦИЯ РАБОТАТЬ НЕ БУДЕТ

Гараж Площадью 35 кв не отопит .
Баллон бери больше
Трубу сечением больше да и длиннее .

НО, мне нужно было маленькую печку ( для меньшего расхода дров )
Да и еще с высоким КПД

Как говорится и рыбку схавать, и в лес зайти )

Прекрасно было понятно, что труба маленького сечения быстро забьется .
Чистка трубы — не самый приятный процесс

НО НАМ НУЖНО ЧТО БЫ БЫЛО ВСЕ ЛЕГКО!

Для этого в дымоход был врезан Узел для чистки .

Читать еще:  Вентиляционные короба из пластика

1) ОТКРУТИЛ ЗАГЛУШКИ

2) ЗАПИХАЛ В ТРУБУ ЕРША

3) ЕРША В ШУРУПОВЕРТ

ЧИСТКА ДЫМОХОДА ЗАНИМАЕТ ПРИМЕРНО 5-7 минут

По этому поводу скоро сделаю отдельный пост .

При всей этой конструкции, гараж до +20 ( при температуре за бортом — 15 ) прогревается за 1-1.5 часа .

Концентрация всего тепла скапливается вокруг ПЕЧЕЛИУСА .

В гараже еще нет вентиляции ( никакой )
Только щели в воротах .

Тут я задумался

Как повысить КПД

1 ) обварить трубами печку ( после первой протопки результат был на лицо ) но этого опять мало . Нам нужно все тепло которое уходит в трубу, оставить в гараже .
2) Думал об обдуве печки ( очень хороши вариант )
3) остановился в итоге НА ЗАБОРЕ ВОЗДУХА ОТ БУРЖУЙКИ .

Пока вся система в доработках и на испытании ( НО! Хочу сказать что результатом очень доволен +20 — +25 за час КАК ДВА ПАЛЬЦА …

В планах утеплить трубу
Поставить 2 заборника воздуха
Утеплить ворота и повесить занавес
До конца вынести весь хлам из гаража
И рассказать вам об этом )

В ближайшее время сделаю еще один подробный пост ( о ГУЛЯНИИ ТЕПЛОГО ВОЗДУХА по гаражу )

Делаем печь для гаража на дровах своими руками: чертежи, размеры и секреты установки буржуйки

Зимой работать в гараже очень сложно из-за мороза, поэтому автовладельцы ищут различные способы отопления своего гаража.

Одним из таких способов является печка-буржуйка, которую, к тому же, можно сделать своими руками, при чем в короткие сроки.

В этой статье мы расскажем:

  • что такое печка-буржуйка;
  • как ее сделать;
  • как сделать дымоход;
  • как организовать вентиляцию;
  • как отапливать гараж с помощью буржуйки;
  • какие меры безопасности необходимо соблюдать.

Что такое печь-буржуйка?

Под этим термином подразумевают металлическую печь, работающую на дровах или угле. Стенки печки раскаляются и нагревают воздух, отсюда и название – буржуйка (отапливает только вокруг себя). Преимуществ у печей такого типа много:

  1. простота изготовления;
  2. нетребовательность к топливу;
  3. хороший обогрев на небольшом расстоянии.

Хватает у нее и минусов:

  • большой расход топлива;
  • необходимость в постоянном контроле;
  • малое время обогрева;
  • высокие требования к вентиляции и пожарной безопасности.

Вентиляция и дымоход: самые важные нюансы чертежа

Печи этого типа очень требовательны к дымоходу и вентиляции. Если дымоход недостаточной длины или плохо утеплен, то печь будет плохо разгораться и слабо греть. Недостаток свежего воздуха не позволит дровам сильно гореть, из-за чего и без того невысокий КПД упадет еще ниже.

Кроме того, недостаточный приток свежего воздуха приведет к ослаблению тяги и попаданию части дыма в гараж. Высокая концентрация недогоревшего дыма представляет серьезную угрозу. Во-первых, такой дым очень токсичен и может убить человека, а во-вторых, если концентрация достигнет опасного значения, то приток свежего воздуха приведет к взрыву.

Выбор места для установки в гараже

Выбор места для этого отопительного прибора очень важен, ведь эффективность буржуйки падает по мере увеличения расстояния. Поэтому ставить ее нужно там, где вы проводите больше времени и чаще всего работаете. К примеру, неподалеку от верстака.

Ведь задача обогревателя такого типа создать комфортные условия на короткое время, то есть поднять температуру до таких значений, при которых вы сможете спокойно обслуживать или ремонтировать автомобиль. При этом должны быть соблюдены условия:

  1. в круге радиусом 2 метра не должно быть никаких горючих или легковоспламеняющихся веществ;
  2. под печью должно быть бетонное основание радиусом 2 или более метра;
  3. деревянные стропила и потолок необходимо отделить от дымохода;
  4. неподалеку от печки должен быть канал вентиляции с заслонкой.

Размеры устройства

Нет стандарта размеров печей-буржуек, ведь каждый делает их из того, что есть под рукой. Существует негласное правило – максимальный размер эффективной печи равен стальной бочке объемом 200 литров. Этих размеров хватает для отопления гаража на две машины, площадью 60 м².

Читать еще:  Вентилятор на вытяжку в доме

Делать более крупную печку нецелесообразно, ведь в этом случае она будет слишком сильно греть рядом с собой и может повредить лакокрасочное покрытие машины.

Как правильно топить?

Порядок действий для правильной топки:

  1. Открыть вентиль слива конденсата. Когда конденсат перестанет капать, закрыть вентиль.
  2. Проверить тягу, для этого открыть вентиляцию, поддувальную дверцу и шибер, зажечь спичку и поднести к поддувалу. Если огонь спички затягивает в поддувало, тяга в порядке.
  3. Положить на колосники бумагу и мелкие щепки, затем поджечь их спичкой. Когда щепки разгорятся, положить на них более крупные щепки, а также узкие и тонкие (1–1,5 см) деревяшки (7–15 штук).
  4. Когда огонь разгорится, положить тонкие сухие поленья (ширина и толщина 3–5 см) 4–6 штук, затем закрыть дверцу топки.
  5. Через 5 минут положить крупные сухие дрова (3–5 поленьев) и закрыть дверцу топки.
  6. Проверять огонь каждые 20 минут, при необходимости подкидывать дрова с улицы.
  7. Если огонь слишком сильной (слышен громкий гул или рев), прикрыть поддувало, затем шибер. Огонь в правильно настроенной печи гудит очень тихо, поэтому его слышно только рядом с печью.
  8. Протопив гараж, дождаться, когда над углями исчезнет пламя, закрыть поддувало и на ¾ прикрыть шибер и вентиляцию. Через 10 минут закрыть шибер и вентиляцию.

Где хранить дрова?

Буржуйки работают на любых дровах, однако, чем меньше в древесине влаги, тем больше тепла отдает печь. Поэтому часть дров и щепки для розжига хранят неподалеку от печи, на расстоянии 3–5 метров. Там они подсыхают, благодаря чему облегчается розжиг.

Если дрова присыплет снегом, то никакой беды нет, они все равно будут хорошо гореть.

Единственная проблема – во время небольшого мороза снег тает под солнечными лучами и превращается в воду. Эта вода смачивает поверхность дров, а после захода солнца замерзает, склеивая отдельные поленья. Поэтому желательно хранить дрова под навесом, чтобы не пришлось выламывать нужное количество поленьев с помощью лома.

Техника безопасности

Температура поверхности печи-буржуйки до 500 градусов, поэтому во время топки к ней нельзя прикасаться. Кроме того, нельзя оставлять ее без присмотра больше, чем на 5 минут. Порыв ветра может создать обратную тягу, которая откроет дверцу топки и выкинет из нее угли. Если вы вовремя не обнаружите вылетевшие угли, то высока вероятность пожара.

Не используйте этот отопительный прибор в состоянии опьянения или под воздействием наркотических/психотропных веществ. Не закрывайте шибер раньше поддувала, иначе дым пойдет в гараж. Не затапливайте печь, если в гараже есть открытые емкости с любыми горючими жидкостями.

Как сделать обогрев более эффективным?

Есть три способа увеличения эффективности:

  • увеличение площади (наваривание металлических уголков);
  • калорифер (воздушное отопление);
  • жидкостное отопление (антифриз).

Печка-буржуйка – это железная топка с небольшой площадью греющих поверхностей, поэтому приварив к ней куски арматуры, стальные уголки или пластины, вы увеличите площадь греющей поверхности, а значит и общую теплоотдачу. При этом дровяная печь станет похожа на ежика и будет не очень красиво выглядеть, но в сильные морозы тепло важней красоты.

Кроме того, можно превратить ее в калорифер. Для этого нужно намотать на печь и нижнюю часть дымохода стальную трубу с внутренним диаметром 50 и более мм. Причем наматывать не спиралью, а отдельными кусками – на каждый виток отдельный кусок трубы. Затем к одной части труб присоедините мощный вентилятор, а от другого конца труб проложите воздуховоды в разные углы гаража.

Читать еще:  Вентиляционный клапан обратной тяги

Прогрев печь и включив вентилятор, вы быстро наполните помещение горячим воздухом, благодаря чему эффективность отопления возрастет в 3–5 раз. Вместо воздушного калорифера можно сделать жидкостный – намотать трубу спиралью и повесить на стенах самодельные или покупные радиаторы отопления.

  • где Р – суммарная мощность радиаторов в кВт;
  • S – площадь помещения в м².

Это отопление необходимо заполнять антифризом. Также необходим расширительный бачок емкостью в 1/10 от общего объема жидкости в системе.

Аналогичная модель своими руками

Вам потребуются:

  • кусок стальной трубы диаметром 60 см и длиной 1 м для корпуса печки;
  • стальной круг толщиной 2 см и диаметром 55–60 см;
  • стальной круг толщиной 3 мм и диаметром 60 см;
  • стальная труба, уголки и тройник диаметром 15–20 см на дымоход, а также стальной круг размером на 5 мм меньше внутреннего диаметра трубы;
  • уголок 50х50 мм длиной 1 м;
  • стальная арматура диаметром 20–40 мм, общая длина 3–4 метра;
  • небольшие навесы или петли (можно сделать из трубы и прутка);
  • вентиль для слива конденсата и переходник для вварки в трубу;
  • стальной круг диаметр которого равен диаметру трубы, а толщина 3 мм;
  • полоски стали шириной 20–30 мм и толщиной 2–3 мм;
  • стальной пруток диаметром 5–6 мм для крючков и шибера;
  • крышка-грибок для дымохода.

Алгоритм сборки и чертежи самодельной конструкции

Вот порядок действий:

  1. Если необходимо, обрежьте трубу с обеих сторон под углом 90º.
  2. Отступите снизу 15, 25 и 55 см и проведите три линии, параллельные торцу. Выберите лицевую сторону будущей печки и проведите две вертикальные линии на расстоянии 30 см друг от друга.

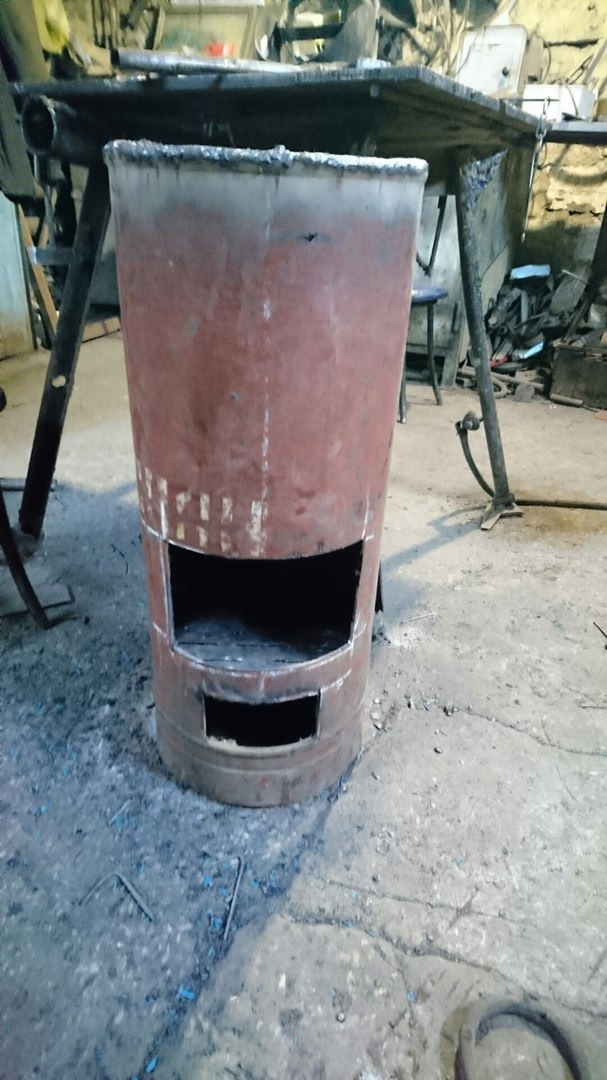

  3. Вырежьте получившиеся прямоугольники – это будут поддувало (снизу) и дверца (сверху).
  4. Между верхней и нижней прорезями вварите внутри трубы обрезки арматур с шагом 1 см. Если нет арматур или хочется сделать красивей, то купите колосник и возьмите такой же стальной круг, который вы отложили для крышки. Вырежьте в этом круге отверстие для колосника и вварите вместо арматуры.
  5. К нижнему торцу трубы приварите тонкий стальной круг.
  6. К нижней части трубы приварите 4 ножки из уголков.
  7. Из тонких обрезков сделайте уплотнители для обеих дверок, для этого обрезки придется выгнуть по форме трубы.
  8. Приварите навесы к обеим дверкам, затем приварите к трубе. Убедитесь, что обе дверки легко открываются и плотно закрываются.
  9. Из прутка согните два крючка произвольной формы и приварите для них крепления к каждой из дверок и корпусу печки.
  10. В толстом стальном круге вырежьте отверстие для трубы дымохода.
  11. Приварите толстый стальной круг к верхнему торцу корпуса.
  12. Поставьте печь на выбранное для нее место.
  13. Отступите от бетонного потолка 5 см, а от деревянного 25 см и измерьте расстояние до верхней крышки печи.
  14. Измерьте расстояние от условной линии, соответствующей дымоходу до стены.
  15. Измерьте толщину стены и расстояние до козырька крыши.
  16. Сваривайте по кусочкам и устанавливайте дымоход, соответствующий этим размерам, высота дымохода 3–4 метра от печи.
  17. Закрепите на верхней части дымохода крышку-грибок.
  18. В нижней части дымохода просверлите 2 сквозных отверстия для прутка шибера.
  19. Согните пруток буквой Г и вставьте в трубу, чтобы он прошел насквозь. Поверните наружную часть прутка горизонтально, затем приварите к нему внутри трубы кружок шибера, расположив его горизонтально, чтобы дымоход был открыт, когда ручка прутка направлена вниз.
  20. Вварите в круглую тонкую пластинку переходник для вентиля.
  21. Приварите эту пластину к открытой стороне тройника.
  22. Проверьте тягу.

Кроме того, необходимо будет делать в стене противопожарную разделку из кирпича.

Вывод

Печь-буржуйка хорошо подходит для временного отопления гаражей на 1–2 машины. Теперь вы знаете:

  • как самостоятельно сделать печь-буржуйку;
  • как ее топить;
  • какие меры безопасности соблюдать.
