Отопление в двухэтажном доме – делается без проблем своими руками
Двухэтажные дома и дома с мансардой популярны. Схемы отопления таких домов разработаны специалистами давно, проверены многократно, их главные моменты перекочевывают из проекта в проект.
Руководствуясь проектом, отопление в двухэтажном доме создать не сложно. Но что делать если проекта нет?
Отопление двухэтажного дома настолько несложное, что «мастеровые» делают его, проектируя буквально «на ходу». Применяя типовые схемы, приемы, методы, которые позволяют создать правильное отопление.
Нет особых препятствий, чтобы сделать отопление в двухэтажном доме своими руками. Или руководить работой «чужих рук» самостоятельно. Вся выполняемая работа по монтажу отопления не сложная.
В первую очередь важно не допустить кардинальных «промахов и ляпсусов». Тогда система в двухэтажном доме будет работать правильно и стабильно. Что же в первую очередь необходимо учитывать…
Что не следует делать при монтаже отопления в двухэтажном доме
В первую очередь стоит руководствоваться современными представлениями.
- Схемы отопления должны быть обычными двухтрубными.
Последовательная, Однотрубная, Самотечная, «всякая там Ленинградка», — летят в мусорную корзину. Весь этот архаизм имеет недостатки весьма существенные, в первую очередь, потребует больше денег на создание, и при этом не будет работать нормально. - Нужно не доверять «дельцам от радиаторов», которые пытаются усложнить, говорят о проблемах и рисуют замысловатые схемы-узоры. В отоплении все весьма просто. Как правило, не нужна гидрострелка.
Разводка будет простейшей, если имеется обычный набор для двухэтажного дома, — один котел (в т.ч. один резервный), и 3 потребителя — бойлер косвенного нагрева, теплый пол, радиаторная система.

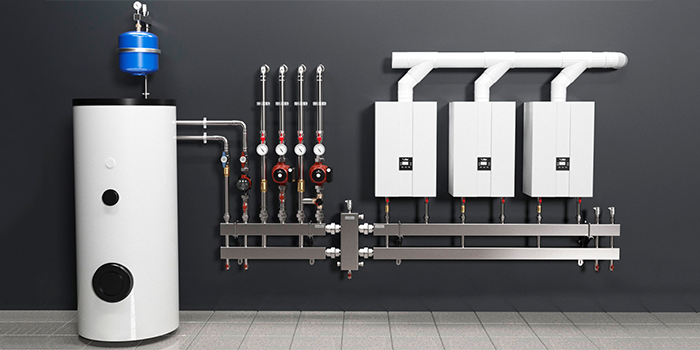

Размещение котла и оборудование котельной
Газовый котел устанавливается в соответствии с проектом газификации. Твердотопливный — чтобы удобно вывести высокий дымоход. В любом случае оборудование шумит. Его размещают в отдельном помещении – топочной.
Газовый котел автоматизированный, может управлять и бойлером косвенного нагрева.
Обычная схема подключений к автоматизированному газовому котлу на 4 отвода (могут быть 3 отвода или 2 отвода, — необходимо пользоваться схемами производителя).
Схема подключений к напольному газовому котлу с выносным насосом
Твердотопливный котел требует установки насоса, группы безопасности, смесительного узла. Все это образует обвязку твердотопливного котла — как сделать правильную обвязку твердотопливного котла
Какой нужен насос и диаметры труб
Обычный вопрос при самостоятельном создании отопления в доме (в т.ч. и двухэтажном), какой понадобится циркуляционный насос для радиаторной системы. Выбор прост — либо насос 25-40 (0,4 атм.), либо 25-60 (0,6 атм.).
Для отапливаемой радиаторами площади до 170 м кв. годится 25-40. Если площадь в пределах 170 — 260 м кв. — 25-60. Если больше 260 м — 25-80. Не стоит брать насос с запасом, это только лишь ведет к неоправданному перерасходу денег и может привести к шуму в системе отопления.
О современных насосах для системы отопления
Автоматизированные котлы снабжаются встроенным насосом
Диаметры трубопровода (внутренние) для частного дома указаны на схеме.
От котла до первого разветвления — 25 мм. В ветвях на этаже — 20 мм, отдельные подключения, радиаторы (до 2 шт.) — 16 мм.
Пенопропилен характеризуют наружным диаметром, с учетом толщины стенки, — 32, 25, 20 (мм).
Обобщенная схема отопления двухэтажного дома
В пределах одного этажа схема разводки отопительного трубопровода может быть выбрана какой угодно:
- тупиковой, два плеча до 5 радиаторов в каждом,
- попутной, обычно при количестве радиаторов больше 10 шт.,
- лучевой, по прихоти создателя (заказчика), при невозможности прокладки труб вдоль стен, но возможности прокладки под полом…
На схеме для примера указаны 3 этажа и двухтрубные схемы отопления:
— 1 этаж — тупиковая,
— 2 этаж — попутная;
— 3 этаж — лучевая.
Балансировка системы
Важно установить балансировочные краны:
- на обратке второго этажа, чтобы настроить его относительно первого (второй этаж, как правило, требует энергии меньше);
- на каждом плече тупиковой схемы;
- на каждой ветви лучевой (коллекторной) схемы;
- на каждом радиаторе на обратке (на подаче – термоголовка при автоматизированном котле или запорный кран).
Также все оборудование подключается через шаровые краны (или балансировочные), для возможности демонтажа.
Отведение воздуха, слив, уклоны
При создании отопления в двухэтажном доме важно сделать требуемые уклоны труб.
Воздухоотводчик устанавливается в высшей точке каждого стояка (стояк также является отличным сепаратором — собирателем воздушных пузырьков).
Также воздухоотводчиками (кранами Маевского) снабжаются все радиаторы, которые устанавливаются горизонтально или с небольшим возвышением к крану Маевского (обратный уклон не допустим).
В нижней точке всей системы труб, на обратке у котла делается сливной кран и возможность выпуска воды в канализацию или емкость в подвале…
Уклоны всех труб делаются к стояку и могут быт минимальными.
Последний радиатор в тупиковой схеме — выше других. В кольцевой попутной схеме высшая точка в кольце выбирается произвольно, — понижение (слив) к стояку.
Недопустимы обратные уклоны, П-образные обходы, например, для двери и т.п. Если возникают проблемы с обеспечением одного уклона из-за препятствий, конфигураций помещения, то как правило, выбирают другую схему подключения радиаторов.
Тип трубопровода и радиаторов
Известно, что давление в индивидуальном отоплении дома или квартиры не превышает 4 атм. (работает предохранительный клапан при 3,5 атм.).
Жидкость, в основном вода, в объеме 50 -150 литров заливается в систему отопления один раз, что минимизирует наличие образива, солей. Как правило, для двухэтажного частного дома оптимальным выбором по цене-качеству являются алюминиевые секционные радиаторы.
На фото — подключение алюминиевого радиатора полипропиленовым трубопроводом с установкой дроссельных кранов в тупиковой схеме разводки.
Их характеристик достаточно для длительной беспроблемной работы в данных условиях. Но также возможна установка и панельных стальных.
Как выбрать и закрепить радиаторы
Так называемые программы расчета теплопотерь дома, калькуляторы, не могут быть точнее, чем примерные расчеты теплопотерь по площади дома.
Дело в том, что потребитель не может точно задать данные — сколько энергии уходит с вентиляцией (главные теплопотери) и сколько приходит с солнечным светом через окна (весьма существенный приток) и др. Не может точно указать и характеристики слоев в конструкциях. Поэтому все «тепло-калькуляторы» непригодны для точных объективных расчетов.
Но особая точности при подборе мощности радиаторов и не требуется. Так для низкотемпературного обогрева (рекомендуется) нужно брать количество секций с большим запасом в плюс.
Трубы для отопления
Многие умельцы рекомендуют полипропиленовые трубы для отопления, в том числе и для двухэтажного дома. Но монтажные конторы, которые дорожат своей репутацией не будут браться за полипропилен. Причина — отсутствие возможности контролировать качество стыков, а также сделать этот стык по стандарту. Какое будет сечение в конце трубы, сколько будет наплывов внутри, когда место сварки потечет… — на все воля дрожащей руки монтажника…
Трубопровод из металлопластика, например, сдается с гарантией. Сами трубы тоньше, соединения, конфигурации ровные, эстетичные.
Стоит ли браться за металлопластик, отложив в сторону дешевый полипропилен — решают заказчики, сообразуясь с видением перспектив и измерив толщину мешка с деньгами.
Как правильно выполнить монтаж металлопластикового трубопровода
Монтаж своими руками
Если действительно не умеете «держать молоток в руках», то за создание отопления двухэтажного дома своими руками браться не стоит. Придется выполнять процессы:
- задавать уровень расположение радиаторов, трубопроводов, находить точки крепления;
- бурить множество отверстий, в т.ч. и большого диаметра под трубы;
- соединять резьбовые соединения с подмоткой льняной паклей со смазкой,
- размечать положение фитингов, резать, трубы по длине, стыковать (сваривать) трубопроводы
- вести бетонные, штукатурные работы.
- проектировать, чертить схему соединений, высчитывать…
Как решить другие вопросы при создании отопления в двухэтажном доме, читайте на страницах ресурса.
Важно: — создание теплого пола — основные схемы
Расчет параметров системы отопления с естественной циркуляцией: как добиться бесперебойной работы?
Система отопления с естественной циркуляцией жидкости представляет собой замкнутое устройство гравитационного (самотечного) типа, позволяющее обогреть помещения в частном доме независимо от электропитания.
Такое преимущество конструкции даёт возможность использовать её в регионах с проблемами или полным отсутствием центральной электрической сети. Система экономична, но для её правильного функционирования потребуется сделать точные расчёты.
Описание системы отопления циркуляционного типа без насоса
Устройство водяного отопления, работающее самотеком, включает нагревательный элемент (котёл), трубы, прокладываемые разными способами, расширительный бак и радиаторы.
Принцип действия
Роль теплоносителя в контуре играет вода, которая движется по трубам под влиянием термодинамических сил. Принцип действия системы основывается на разнице физических свойств горячей и холодной воды.
Пока работает котёл, в трубах всегда есть горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло в окружающую среду.
Плотность и масса воды при нагреве уменьшается, поэтому она легко вытесняется вверх остывшей жидкостью.
После достижения верхней точки контура, горячая вода распределяется по трубам, соединённым с радиаторами, отдаёт тепло через материал батарей, а затем по нижней части контура стекает к котлу, где снова нагревается.
Достоинства установки
Основными достоинствами отопительного контура гравитационного типа являются:
- простота установки и использования;
- высокая отдача тепла и стабильность микроклимата помещений;
- экономичность ресурсов при условии качественного утепления строения;
- отсутствие шума;
- полная независимость от электричества;
- редкие поломки и долгий срок службы при условии проведения периодических профилактических мероприятий.
Справка! Сконструировать систему отопления с естественной циркуляцией можно самостоятельно. Правильный расчёт параметров, выбор схемы контура и грамотная установка всех компонентов гарантирует срок работы конструкции до 35 лет.
Главный недостаток — конструкция может отопить частные дома площадью не более 100 м 2 , имеющих радиус около 30 м.
Существует ещё несколько недостатков, ограничивающих применение самотечной конструкции:
- обязательное наличие чердака для установки расширительного бачка;
- медленный обогрев помещений;
- необходимость утепления контура в неотапливаемых местах для предотвращения замерзания воды в трубах.
Разновидности отопительных систем с естественной циркуляцией
Конструкции могут быть реализованы в однотрубном или двухтрубном вариантах. По типу систем выделяют закрытые и открытые схемы установок. Правильно выбранный вид схемы обеспечит её максимальную эффективность.
Закрытый тип
Циркуляционная конструкция закрытого типа получила широкое распространение в странах Европы, а в России только начинает приобретать популярность.
Принципиальная схема
После нагрева, вода под давлением поднимается к расширительному баку, поделённому на 2 части мембраной. Нижняя часть бака заполняется водой, которая сжимает газ (чаще азот или воздух), находящийся в верхней части над мембраной. Создаётся дополнительное рабочее давление, способствующее движению жидкости.
Фото 1. Закрытый тип системы отопления с естественной циркуляцией. Должен быть оснащен герметичным расширительным баком.
Особенности
Основная особенность конструкции закрытого типа — герметичность бака и создание дополнительного давления в трубопроводе. Иногда для закрытых схем используют циркулярные насосы, которые работают от электросети. Благодаря низкой потребляемой мощности насоса, временное отключение электричества не скажется на работе системы.
Плюсы и минусы
Главные преимущества закрытых отопительных схем связаны с их герметичностью. Благодаря этому система почти не страдает от воздушных пробок, меньше подвергается коррозии, расходует меньшее количество теплоносителя, в качестве которого можно использовать не только воду, но и антифриз. Схема не требует больших уклонов трубопроводов, особенно если используется насос.
Внимание! Основной минус конструкции — необходимость установки большого бака, для которого нужно место. Длительные перебои с электричеством приведут к снижению эффективности схемы с насосом.
Отопление дома без насоса. Два проверенных временем варианта
До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.
Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления, которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.
Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.
Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.
Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.
Расширительные баки располагали на чердаках, из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.
Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.
Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.
Сегодня можно выделить две основные системы отопления дома без насоса.
Первая и самая часто встречающаяся система называется Ленинградка, или с горизонтальным разливом.
Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.
Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.
Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.
Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.
На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.
В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.
Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.
Организация отопления домашней системы без насоса
Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться. Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.
Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.
В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:
Контура с естественным движением воды просты и надёжны, но для их эффективного использования нужна правильно построенная система. Для второго же способа используется насосное оборудование, которое, создавая давление, заставляет воду перемещаться.
В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.
Любой из этих видов котлов может использоваться в системе отопления частного дома без насоса, но наиболее популярным является газовый и твердотопливный.
По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.
Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.
